分類
? 電壓輸入范圍180~264VAC
? -30~+70℃工作溫度（參考降額曲線）
? 具有主動式PFC功能，PF≥0.95
? 效率高達93%,低損耗
? 具有輸過流/過溫/過壓/短路保護功能;
? 自然風冷
? 100%滿載老化
? 3年質保
產品認證
應用領域
工業控制設備、機器控制、儀器儀表、電力、新能源等。
參考標準
IEC/EN/UL/BS EN62368、EN61000、UL508、GB4943的標準。
產品描述
CUP-H350是一款350W單路輸出的半灌膠電源，輸入電壓180Vac~264Vac，輸出電壓有12V、24V、36V、48V等，全金屬外殼，高效節能的綠色電源，廣泛應用于工業控制設備、機器控制、儀器儀表、電力、新能源等領域。本系列產品具有超高的效率，高達93%的效率可極大的提升電源可靠性和使用壽命。產品安全可靠，緊湊的外殼設計，良好的散熱，保障了本系列產品可長期穩定的工作。
產品命名
電氣參數
| 型號 | CUP-H350G-12 | CUP-H350G-24 | CUP-H350G-36 | CUP-H350G-48 | |
| 輸入 | 電壓范圍 | 180~264VAC (請參考降額曲線) | |||
| 輸入電流 | 2.0A/230VAC | ||||
| 頻率范圍 | 47~63Hz | ||||
| 效率(typ.) | ≥91% | ≥93% | ≥93% | ≥93% | |
| 功率因素 | PF≥0.95/230VAC(滿載） | ||||
| 漏電流 | <1.0mA/240VAC | ||||
| 浪涌電流 | 冷機啟動60A/230VAC | ||||
| 輸出 | 直流電壓 | 12V | 24V | 36V | 48V |
| 額定電流 | 20A | 14.5A | 9.7A | 7.3A | |
| 功率 | 240W | 348W | 349.2W | 350.4W | |
| 電壓調節范圍 | 11.4~12.6V | 22.8~25.2V | 34.2~37.8V | 45.6~50.4V | |
| 紋波及噪聲 | ≤200mVp-p | ≤200mVp-p | ≤300mVp-p | ≤300mVp-p | |
| 啟動，上升時間 | 1500ms，90ms/230VAC （滿載） | ||||
| 保持時間 | 22ms/230VAC （滿載） | ||||
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 負載調整率 | ±1% | ±0.5% | ±0.5% | ±0.5% | |
| 電壓精度 | ±1% | ±1% | ±1% | ±1% | |
| 環境要求 | 工作溫度及溫度 | -30~70℃ 20%~95%RH 不凝露（詳情參考降額曲線） | |||
| 儲存溫濕度 | -30~80℃ 10%~95%RH 不凝露 | ||||
| 振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||||
| 沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||||
| 海拔高度 | 5000m（2000m以上，每升高100m，環境溫度降低0.5℃） | ||||
| 電磁兼容 | 電磁兼容發射 | 符合BS EN55032（CISPR32),BS EN61204-3 CLASS B; | |||
| 諧波電流 | EN61000-3-2,3; CLASS A | ||||
| 電磁兼容抗擾度 | 符合EN61000-4-2,3,4,5,6,8,11; EN55024，EN50082-2,EN61000-3-2,3 | ||||
| 安規 | 安全規范 | 符合TUV BS EN/EN62368-1,AS/NZ62368.1,UL508, | |||
| 耐壓 | 輸入--輸出 I/P-O/P:3.0kVac；輸入---機殼 I/P-FG:2.0kVac；輸出---機殼 O/P-FG:0.5kVac 每項測試時間為：1min | ||||
| 絕緣阻抗 | I/P-O/P：100M ohms；I/P-FG：100M ohms；O/P-FG：100M ohms | ||||
| 保護 | 過壓保護 | ≤18V | ≤30V | ≤40V | ≤56V |
| 關斷輸出電壓，異常去除后自動恢復 | |||||
| 過載保護 | 110~140% 打嗝模式，去除過載后自動恢復 | ||||
| 過溫保護 | 關斷輸出電壓，重啟恢復 | ||||
| 短路保護 | 輸出端短路后電源進入打嗝模式，短路移除后自恢復 | ||||
| 可靠性 | MTBF | 25℃環境下：≥300000Hrs，MIL-217 Method | |||
| 其他要求 | 尺寸 | 220*62*32（長*寬*高） | |||
| 包裝 | |||||
| 冷卻方式 | tt自冷¨風冷 | ||||
| 備注 | *如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。 *為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。 *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。 | ||||

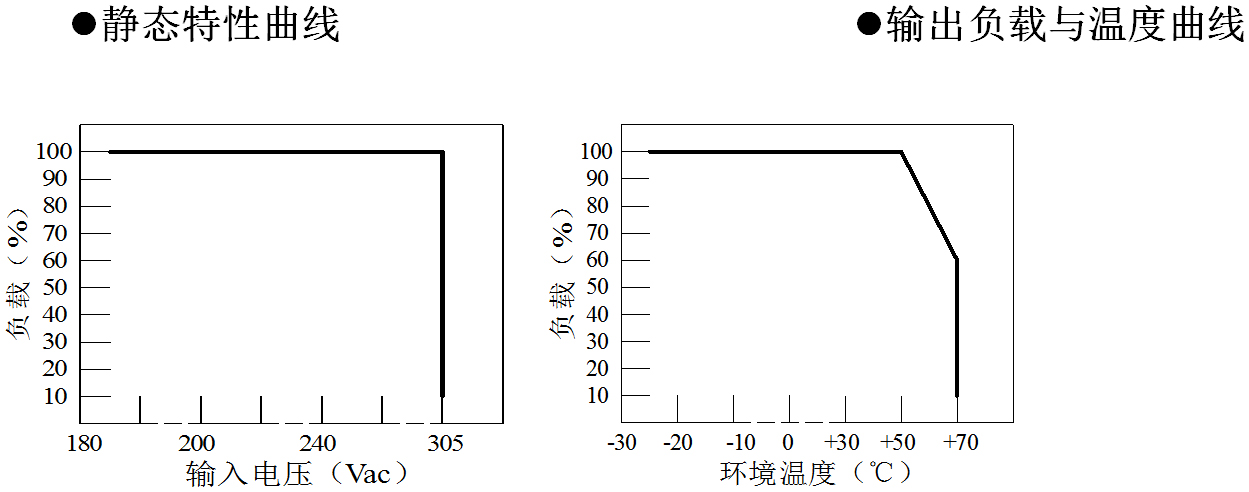

降額曲線

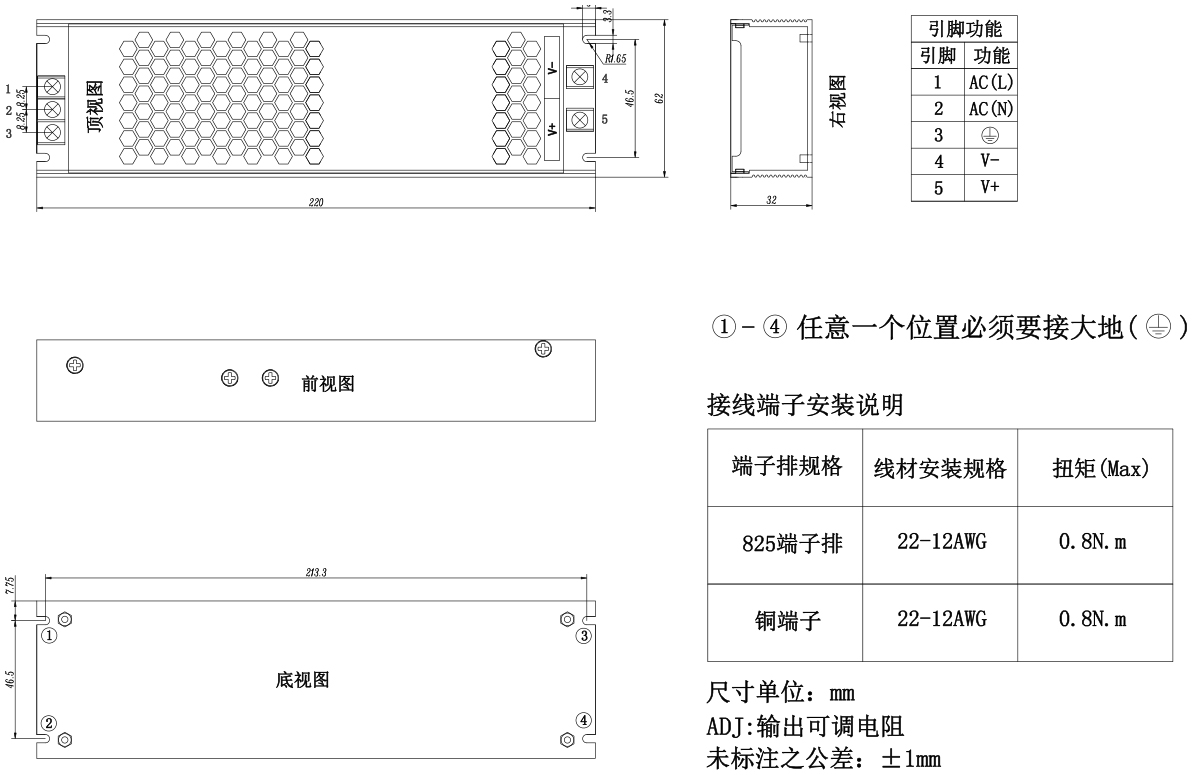

機構尺寸
產品安裝、使用說明：
1、安裝時，請按照安裝方式說明進行安裝。
2、在安裝完畢通電試運行之前，請檢查和校對各接線端子上的連線，確信輸入和輸出、交流和直流、正極和負極、電壓值和電流值等正確，杜絕接反接錯現象的發生，避免損壞電源和用戶設備。
3、通電前請使用萬用表測量火線、零線和接地線是否短路，輸出端是否短路；通電時最好空載啟動。
4、使用時請勿超過電源標稱值，以免影響產品的可靠性。如需要改電源的輸出參數，請客戶在使用電源前向本司技術部門咨詢，以保證使用效果和可靠性。
5、為保證使用的安全性和減小干擾，請確保接地端可靠接地（接地線大于AWG18#）。
6、電源如出現故障，請勿擅自對其維修，請盡快與本司客戶服務部聯系，客服專線：86-519-69882516
運輸、儲存：
1、運輸：
本包裝適用與汽車、船、飛機、火車等運輸，運輸過程中應防雨，文明裝卸。
2、儲存：
產品未使用時應存放在包裝箱內，儲存環境溫度和相對濕度應符合該產品的要求，倉庫內不應有腐蝕性氣體或有腐蝕性的化學物品，并且無強烈的機械振動、沖動和強磁場作用。包裝箱應墊離地面至少20cm高，距離墻壁、熱源、窗口或空氣入口至少50cm，勿讓水浸。如果時間過長（1年以上）應經專業人員重新檢驗后方可使用。
