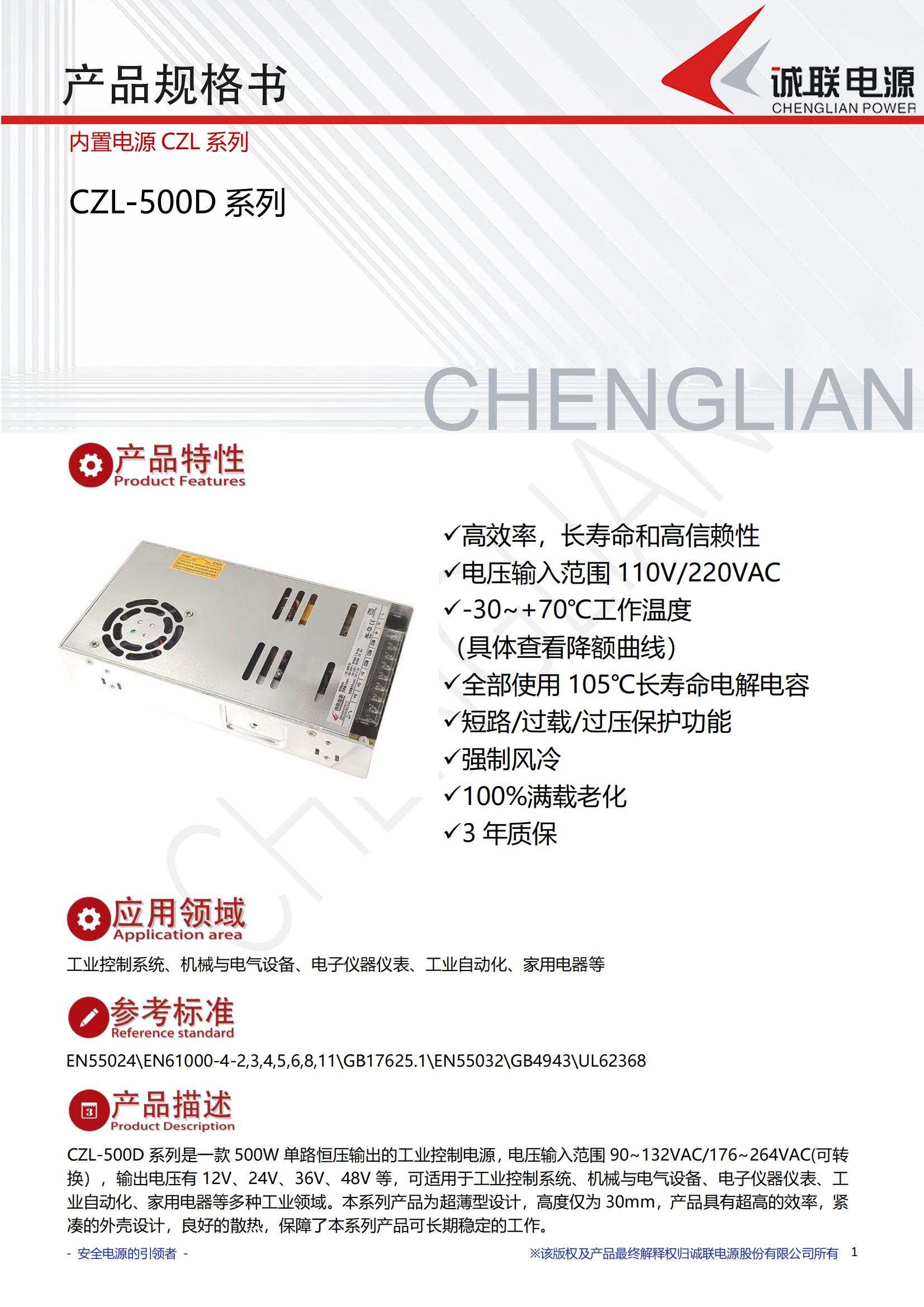

? 高效率，長壽命和高信賴性
? 電壓輸入范圍110V/220VAC
? -30~+70℃工作溫度（具體查看降額曲線）
? 全部使用105℃長壽命電解電容
? 短路/過載/過壓保護功能
? 強制風冷
? 100%滿載老化
? 3年質保
應用領域：
工業控制系統、機械與電氣設備、電子儀器儀表、工業自動化、家用電器等
產品認證：
參考標準
EN55024\EN61000-4-2,3,4,5,6,8,11\GB17625.1 \EN55032\GB4943\UL62368
產品描述
CZL-500D系列是一款500W單路恒壓輸出的工業控制電源，電壓輸入范圍90~132VAC/176~264VAC(可轉換），輸出電壓有12V、24V、36V、48V等，可適用于工業控制系統、機械與電氣設備、電子儀器儀表、工業自動化、家用電器等多種工業領域。本系列產品為超薄型設計，高度僅為30mm，產品具有超高的效率，緊湊的外殼設計，良好的散熱，保障了本系列產品可長期穩定的工作。
產品命名
電氣參數
| 型號 | CZL-500D-24 | CZL-500D-36 | CZL-500D-48 | |
| 輸入 | 電壓范圍 | 90~132VAC/176~264VAC 轉換開關調節 | ||
| 輸入電流 | 230VAC/3.6A，115VAC/7.8A | |||
| 效率 | ≥91% | ≥91% | ≥91% | |
| 頻率范圍 | 47~63HZ | |||
| 漏電流 | <3.5mA/240VAC | |||
| 浪涌電流 | 冷啟動90A/230VAC | |||
| 輸出 | 直流電壓 | 24V | 36V | 48V |
| 額定電流 | 21A | 13.8A | 10.4A | |
| 功率 | 504W | 496.8W | 499.2W | |
| 電壓調節范圍 | ±5% | ±3% | ±3% | |
| 紋波及噪聲 | 300mVp-p | 350mVp-p | 350mVp-p | |
| 啟動上升時間 | 2000ms，50ms/230VAC 負載100% | |||
| 保持時間 | 20ms/230VAC 負載100% | |||
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% | |
| 負載調整率 | ±0.5% | ±0.5% | ±0.5% | |
| 電壓精度 | ±1% | ±1% | ±1% | |
| 環境要求 | 工作溫度及溫度 | -30~70℃ 20%~95%RH 不凝露（詳情參考降額曲線） | ||
| 儲存溫濕度 | -30~80℃ 10%~95%RH 不凝露 | |||
| 振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | |||
| 沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | |||
| 海拔高度 | 5000mtrs（2000m以上，每升高100m，環境溫度降低0.6℃） | |||
| 電磁 兼容 | 電磁耐受 | 設計參考：EN55024；EN61000-4-2,3,4,5,6,8,11 | ||
| 諧波電流 | / | |||
| EMC指標 | 設計參考：EN55032 | |||
| 安規 | 安全規范 | 設計參考：GB4943/UL62368 | ||
| 耐壓 | 輸入--輸出 I/P-O/P:3.0Kvac/5mA；輸入---機殼 I/P-CASE:1.8Kvac/5mA；輸出---機殼 O/P-CASE:0.5Kvac/5mA 每項測試時間為：1min | |||
| 絕緣阻抗 | I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms | |||
| 保護 | 過壓保護 | 27-30V | 39-46V | 52-60V |
| 關閉輸出電壓，正常重啟后恢復 | ||||
| 過載保護 | 110~170% rated 關閉輸出電壓，正常重啟后恢復 | |||
| 過溫保護 | 溫度超過80℃，關閉輸出電壓，正常重啟后恢復 | |||
| 短路保護 | 輸出端短路后電源保護，關閉輸出電壓，正常重啟后恢復 | |||
| 可靠性 | MTBF | 25℃環境下：100000Hrs，MIL-217 Method | ||
| 其他要求 | 尺寸 | 225*124*41（長*寬*高） | ||
| 包裝 | 0.9Kg/只，20只/箱，19KG/箱 | |||
| 冷卻方式 | t¨自冷t風冷 | |||
| 延伸方式 | ¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他 | |||
| 備注 | *如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。 *為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。 *電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。 | |||

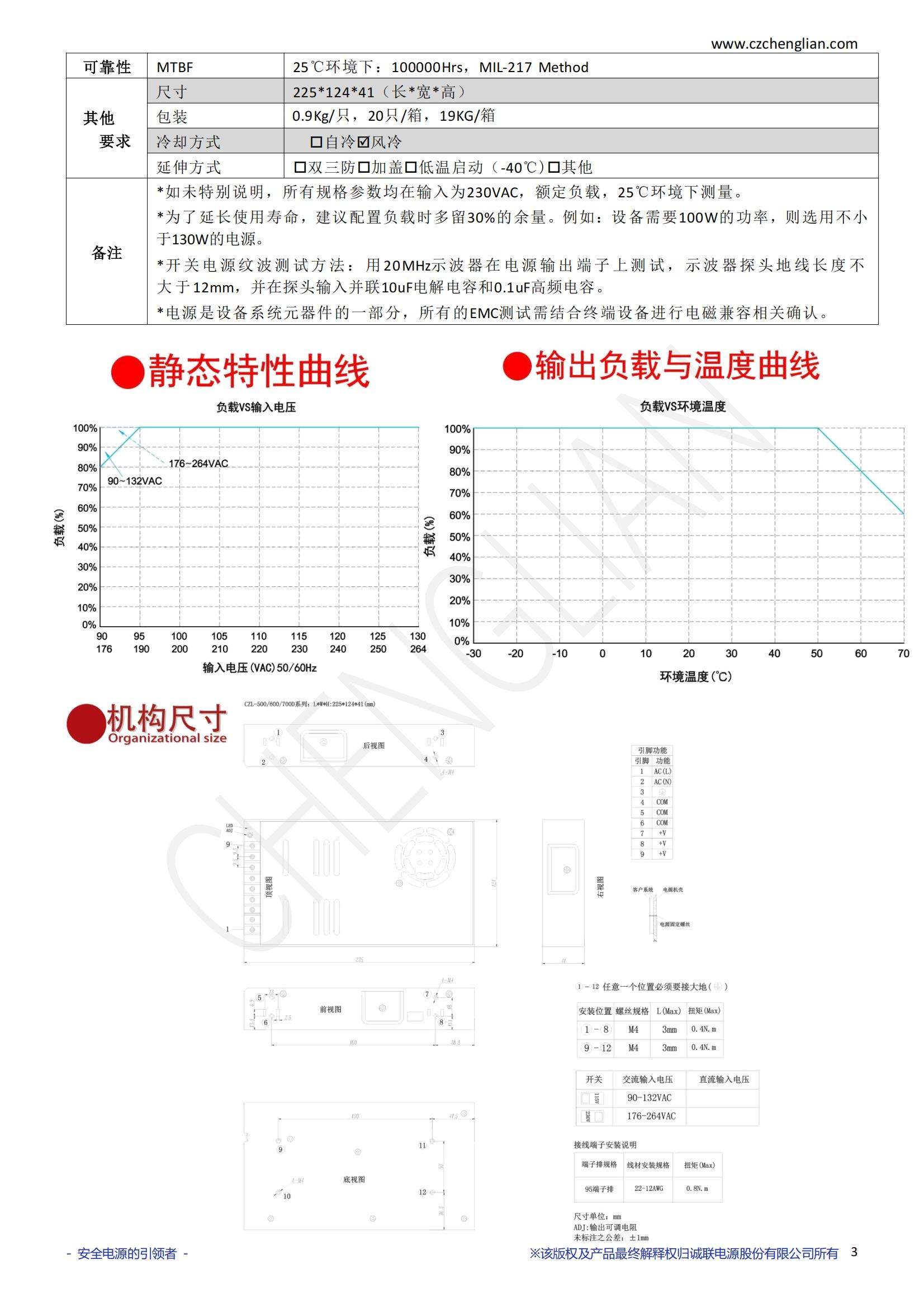

靜態特性曲線
輸出負載與溫度曲線
機構尺寸
產品安裝、使用說明：
1、安裝時，請按照安裝方式說明進行安裝。
2、在安裝完畢通電試運行之前，請檢查和校對各接線端子上的連線，確信輸入和輸出、交流和直流、正極和負極、電壓值和電流值等正確，杜絕接反接錯現象的發生，避免損壞電源和用戶設備。
3、通電前請使用萬用表測量火線、零線和接地線是否短路，輸出端是否短路；通電時最好空載啟動。
4、使用時請勿超過電源標稱值，以免影響產品的可靠性。如需要改電源的輸出參數，請客戶在使用電源前向本司技術部門咨詢，以保證使用效果和可靠性。
5、為保證使用的安全性和減小干擾，請確保接地端可靠接地（接地線大于AWG18#）。
6、電源如出現故障，請勿擅自對其維修，請盡快與本司客戶服務部聯系，客服專線：86-519-69882516
運輸、儲存：
1、運輸：
本包裝適用與汽車、船、飛機、火車等運輸，運輸過程中應防雨，文明裝卸。
2、儲存：
產品未使用時應存放在包裝箱內，儲存環境溫度和相對濕度應符合該產品的要求，倉庫內不應有腐蝕性氣體或有腐蝕性的化學物品，并且無強烈的機械振動、沖動和強磁場作用。包裝箱應墊離地面至少20cm高，距離墻壁、熱源、窗口或空氣入口至少50cm，勿讓水浸。如果時間過長（1年以上）應經專業人員重新檢驗后方可使用。
